| Especificaciones |

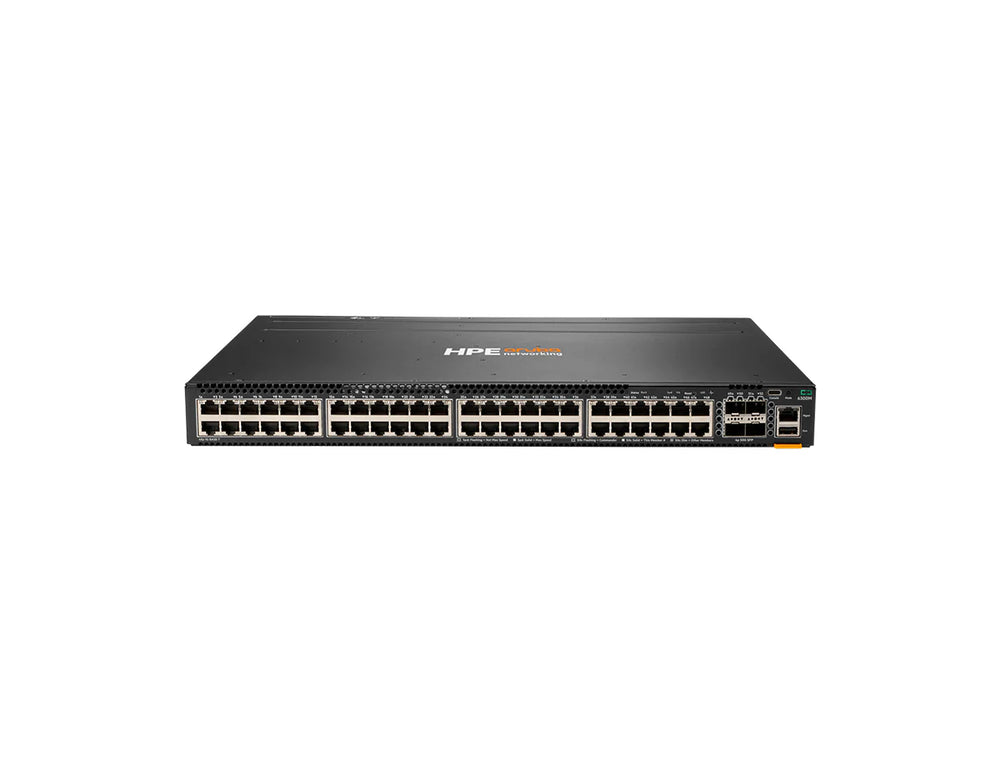

JL663A |
| Descripción |
48 puertos 10/100/1000
Puertos BaseT
4 puertos SFP 1G/10G/25G/50G*
1 puerto de consola USB-C
1 puerto OOBM
1 puerto host USB tipo A
1 dongle Bluetooth para
usar con la aplicación móvil CX |
| Fuentes de alimentación |
2 ranuras para fuentes de alimentación reemplazables en campo y de conexión en caliente
Se requiere 1 fuente de alimentación mínima (se pide por separado)
Compatible con PSU JL085A |
| Ventiladores |
El switch tiene dos ranuras para bandejas de ventiladores y viene con una bandeja de ventiladores instalada.
Se requiere un mínimo de 1 bandeja de ventiladores.
La segunda bandeja de ventiladores opcional se pide por separado.
Las bandejas de ventiladores son reemplazables en campo y de conexión en caliente.
Cada bandeja de ventiladores contiene dos ventiladores. |
| Dimensiones |
4,4 x 44,2 x 38,5 cm (1,73 x 17,4 x 15,2 pulg.) |
| Peso |
4,95 kg (10,14 lbs) |
|
* La capacidad de 50G es para usar con DAC de 50G tanto para interconexión como para apilamiento VSF. Los transceptores y DAC de 50G no son compatibles con los modelos de switch S0E91A y S0X44A, que requieren un cable DAC QSFP a SFP56 para el apilamiento VSF con otros modelos de switch CX 6300. El apilamiento VSF no es compatible con puertos 1G. |
| CPU |
Quad Core ARM Cortex™
A72 a 1,8 GHz |
| Memoria y flash |
8 GB DDR4
32 GB eMMC |
| Búfer de paquetes |
Memoria de búfer de paquetes compartida de 8 MB, 16 MB o 32 MB, según el modelo y la configuración |
| Capacidad de conmutación del sistema |
880 Gbps |
| Capacidad de rendimiento del sistema |
660 Mpps |
| Capacidad de conmutación del modelo |
496 Gbps |
| Capacidad de rendimiento del modelo |
369 Mpps |
| Latencia media (paquetes LIFO de 64 bytes) |
1 Gbps: 2,28 μs,
10 Gbps: 1,46 μs,
25 Gbps: 1,90 μs,
50 Gbps: 3,49 μs
|
| Tamaño de la pila |
10 miembros |
| Distancia máxima de apilamiento |
Hasta 10 km con transceptores de
largo alcance |
| Ancho de banda de apilamiento |
200 Gbps |
Interfaces virtuales conmutadas
(pila doble) |
1.024 |
| Tabla de hosts IPv4 (ARP) |
49.152 |
| Tabla de hosts IPv6 (ND) |
49.152 |
| Rutas unicast IPv4 |
61.000 |
| Rutas unicast IPv6 |
61.000 |
| Rutas multicast IPv4 |
8.192 |
| Rutas multicast IPv6 |
8.192 |
| Capacidad de tabla MAC |
32.768 |
| Grupos IGMP |
8.192 |
| Grupos MLD |
8.192 |
| Entradas ACL IPv4/IPv6/MAC (entrada) |
20.480/5.120/20.480 2 |
| Entradas ACL IPv4/IPv6/MAC (salida) |
8.192/2.048/8.192 |
| VRF |
256 |
| Temperatura de funcionamiento |
0°C a 45°C (32°F a 113°F) hasta 1.524 m (5.000 pies).
Desclasificación de -1 grado C por cada 305 m (1.000 pies) de 1.524 m (5.000 pies) a 3.048 m (10.000 pies). Puede soportar excursiones a 55°C (131°F) durante períodos cortos* de tiempo. |
| Humedad relativa de funcionamiento |
5% a 95% a 40°C (104°F)
sin condensación |
| Sin funcionamiento |
(-40°C a 70°C (-40°F a 158°F) hasta 4.572 m (15.000 pies) |
| Humedad relativa de almacenamiento sin funcionamiento |
5% a 95% a 65°C (149°F)
sin condensación |
| Altitud máxima de funcionamiento |
3.048 metros (10.000 pies) Máx. |
| Altitud máxima sin funcionamiento |
4.600 metros (15.000 pies) Máx. |
| Acústica |
Potencia sonora, LWAd = 4,6 Bel
Presión sonora, LpAm (Observador) = 28,7 dB |
| Flujo de aire primario |
De delante y de lado a atrás |
| Frecuencia |
50 Hz/60 Hz |
| Voltaje CA |
PSU JL085A: 100 V-240 V |
| Corriente (para los voltajes mencionados anteriormente) |
PSU JL085A: 3A/1,2A |
| Certificación 80plus.org |
(- |
Consumo de energía
(230 VCA) |
Inactivo: 56W
Tasa de tráfico del 100%: 75W |
| Seguridad |
Europa: EN 60950-1:2006
+A11:2009 +A1:2010
+A12:2011 + A2:2013
EE. UU.: UL 60950-1 2.ª ed.
Canadá: CAN/CSA-C22.2
Nº 60950-1-07
Mundial: IEC 60950-
1:2005 con todas las
desviaciones nacionales conocidas |
| Emisiones |
Europa:
EN 55022:2010, Clase A
EN 55032:2012, Clase A
EN 55024:2010
EN 61000-3-2:2014
EN 61000-3-3:2013
EE. UU.:
FCC parte 15 Clase A
Canadá:
ICES-003 Clase A
Mundial:
VCCI Clase A
CISPR 22 Clase A
CISPR 32 Clase A
CISPR 24:2010 |
| Láseres |
EN 60825-1:2007 / IEC
60825-1:2007 Clase 1
Productos láser Clase 1 /
Laser Klasse 1
(Aplicable solo a accesorios - Transceptores ópticos) |
| Inmunidad |
| Genérico |
CISPR 24 / CISPR 35 |
| EN |
EN 55024:2010 /
EN 55035:2017 |
| ESD |
IEC 61000-4-2 |
| Radiación |
IEC 61000-4-3 |
| EFT/Ráfaga |
IEC 61000-4-4 |
| Sobretensión |
IEC 61000-4-5 |
| Conducción |
IEC 61000-4-6 |
| Campo magnético de frecuencia de potencia |
IEC 61000-4-8 |
| Caídas e interrupciones de tensión |
IEC 61000-4-11 |
| Armónicos |
IEC 61000-3-2,
EN 61000-3-2 |
| Parpadeo |
IEC 61000-3-3,
EN 61000-3-3 |
| Montaje y cerramiento |
Se monta en un rack de telecomunicaciones o armario de equipos estándar EIA de 19 pulg.
Solo montaje en superficie horizontal. Kit de rack de 2 postes incluido. |
| *La capacidad de 50G es para usar con DAC de 50G tanto para interconexión como para apilamiento VSF. Los transceptores y DAC de 50G no son compatibles con los modelos de switch S0E91A y S0X44A, que requieren un cable DAC QSFP a SFP56 para el apilamiento VSF solo con otros modelos de switch CX 6300F y CX 6300M. El apilamiento VSF no es compatible con puertos 1G. |
| Estándares y protocolos |
• Detección de puntos finales de medios LLDP ANSI/TIA-1057 (LLDP-MED
• Protección DoS de CPU
• Mecanismo de enrutador de arranque (BSR) para PIM, PIM WG
• borrador-ietf-savi-mix
• IEEE 802.1AB-2005
• IEEE 802.1ak-2007
• Agregación de enlaces IEEE 802.1AX-2008
• Puentes MAC IEEE 802.1D
• Prioridad IEEE 802.1p
• VLAN IEEE 802.1Q
• Múltiples árboles de expansión IEEE 802.1s
• IEEE 802.1t-2001
• Clasificación de VLAN IEEE 802.1v por Protocolo y Puerto
• Reconfiguración rápida del árbol de expansión IEEE 802.1w
• IEEE 802.3ab 1000BASE-T
• Protocolo de control de agregación de enlaces IEEE 802.3ad (LACP
• IEEE 802.3ae 10-Gigabit Ethernet
• Alimentación a través de Ethernet IEEE 802.3af
• Alimentación a través de Ethernet IEEE 802.3at
• Alimentación a través de Ethernet IEEE 802.3bt
• Ethernet de eficiencia energética (EEE) IEEE 802.3az
• Control de flujo IEEE 802.3x
• IEEE 802.3z 1000BASE-X
• RFC 1122 Requisitos para hosts de Internet -Capas de comunicaciones
• RFC 1215 Convención para definir trampas para usar con SNMP
• RFC 1256 Mensajes de descubrimiento de enrutadores ICMP
• Protocolo TFTP RFC 1350 (revisión 2
• RFC 1393 Traceroute usando una opción IP
• RFC 1403 Interacción BGP OSPF
• RFC 1519 CIDR
• RFC 1542 Extensiones BOOTP
• RFC 1583 OSPF Versión 2
• RFC 1591 Estructura y Delegación del Sistema de Nombres de Dominio
• RFC 1657 Definiciones de Objetos Gestionados para BGP-4 usando SMIv2
• RFC 1772 Aplicación del Protocolo de Pasarela de Borde en Internet
• RFC 1812 Requisitos para el Enrutador IP Versión 4
• RFC 1918 Asignación de Direcciones para Internet Privada
• RFC 1997 Atributo de Comunidades BGP
• RFC 1998 Una Aplicación del Atributo de Comunidad BGP en el Enrutamiento Multi-hogar
• RFC 2131 DHCP
• RFC 2132 Opciones DHCP y Extensiones de Proveedor BOOTP
• RFC 2236 IGMP
• RFC 2328 OSPF Versión 2
• RFC 2375 Asignaciones de Direcciones Multidifusión IPv6
• RFC 2385 Protección de Sesiones BGP mediante la Opción de Firma TCP MD5
• RFC 2401 Arquitectura de Seguridad para el Protocolo de Internet
• RFC 2402 Encabezado de Autenticación IP
• RFC 2439 Amortiguación de Flaps de Ruta BGP
• RFC 2460 Protocolo de Internet, Versión 6 (Especificación IPv6
• RFC 2464 Transmisión de IPv6 sobre Redes Ethernet
• RFC 2545 Uso de Extensiones Multiprotocolo BGP-4 para el Enrutamiento Inter-Dominio IPv6
• RFC 2576 (Coexistencia entre SNMP V1, V2, V3
• RFC 2579 (Convenciones de Texto SMIv2
• RFC 2580 (Conformidad SMIv2
• RFC 2710 Descubrimiento de oyentes de multidifusión (MLD) para IPv6
• RFC 2711 Opción de alerta de enrutador IPv6
• RFC 2787 Definiciones de objetos gestionados para el protocolo de redundancia de enrutador virtual
• RFC 2918 Capacidad de actualización de rutas para BGP-4
• RFC 2925 Definiciones de objetos gestionados para operaciones remotas de ping, traceroute y búsqueda (solo ping)
• RFC 2934 MIB de multidifusión independiente de protocolo para IPv4
• RFC 3019 MIB de MLDv1
• RFC 3046 Opción de información del agente de retransmisión DHCP
• RFC 3056 Conexión de dominios IPv6 a través de nubes IPv4
• RFC 3065 Confederación de sistemas autónomos para BGP
• RFC 3068 Un prefijo Anycast para ruta de retransmisión 6to4
• RFC 3137 Anuncio de enrutador OSPF stub sFlow
• RFC 3376 IGMPv3
• RFC 3416 (Operaciones de protocolo SNMP v2
• RFC 3417 (Mapeos de transporte SNMP
• RFC 3418 Base de Información de Gestión (MIB) para el Protocolo Simple de Gestión de Red (SNMP)
• RFC 3484 Selección de dirección predeterminada para IPv6
• RFC 3509 Implementaciones alternativas de enrutadores de borde de área OSPF
• RFC 3575 Consideraciones de la IANA para RADIUS
• RFC 3623 Reinicio gradual de OSPF
• RFC 3768 VRRP
• RFC 3810 Descubrimiento de oyentes de multidifusión versión 2 (MLDv2) para IPv6
• RFC 3973 Modo denso PIM
• RFC 4022 MIB para TCP
• RFC 4113 MIB para UDP
• RFC 4213 Mecanismos de transición básicos para hosts y enrutadores IPv6
• RFC 4251 El protocolo Secure Shell (SSH)
• RFC 4252 Autenticación SSHv6
• RFC 4253 Capa de transporte SSHv6
• RFC 4254 Conexión SSHv6
• RFC 4271 Un protocolo de puerta de enlace de borde 4 (BGP-4
• RFC 4273 Definiciones de objetos gestionados para BGP-4
• RFC 4291 Arquitectura de direccionamiento IP versión 6
• RFC 4292 MIB de tabla de reenvío IP
• RFC 4293 Base de información de gestión para el protocolo de Internet (IP)
• RFC 4360 Atributo de comunidades extendidas BGP
• RFC 4419 Intercambio de claves para SSH
• RFC 4443 ICMPv6
• RFC 4456 Reflejo de rutas BGP: una alternativa al IBGP interno de malla completa
• RFC 4486 Subcódigos para el mensaje de notificación de cese de BGP
• RFC 4541 Conmutador de snooping de IGMP y MLD
• RFC 4552 Autenticación/Confidencialidad
para OSPFv3
• RFC 4601 Modo disperso PIM
• RFC 4607 Multidifusión de origen específico para IP
• RFC 4675 VLAN y prioridad RADIUS
• RFC 4724 Mecanismo de reinicio gradual para
BGP
• RFC 4760 Extensiones multiprotocolo para
BGP-4
• RFC 4861 Descubrimiento de vecinos IPv6
• RFC 4862 Autoconfiguración de dirección sin estado IPv6
• RFC 4940 Consideraciones de la IANA para OSPF
• RFC 5065 Sistema autónomo
Confederación para BGP
• RFC 5095 Desaprobación del enrutamiento de tipo 0
Encabezados en IPv6
• RFC 5187 Reinicio gradual de OSPFv3
• RFC 5340 OSPFv3 para IPv6
• RFC 5424 Protocolo Syslog
• RFC 5492 Anuncio de capacidades con BGP-4
• RFC 5519 MIB de descubrimiento de membresía de grupo de multidifusión (solo MLDv2
• RFC 5701 Atributo de comunidad extendida BGP específico de dirección IPv6
• RFC 5722 Manejo de fragmentos IPv6 superpuestos
• RFC 5798 VRRP (excluye el modo Aceptar y el temporizador de subsegundos
• RFC 5880 Detección de reenvío bidireccional
• RFC 5905 Protocolo de tiempo de red versión 4: especificación de protocolo y algoritmos
• RFC 6620 SAVI FCFS
• RFC 6987 Anuncio de enrutador OSPF stub
• RFC 7047 El protocolo de gestión de bases de datos Open vSwitch
• RFC 7313 Capacidad de actualización de ruta mejorada para BGP-4
• RFC 768 Protocolo de datagramas de usuario
• Protocolo TFTP RFC 783 (revisión 2
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 813 Estrategia de ventana y acuse de recibo en TCP
• RFC 815 Algoritmos de reensamblaje de datagramas IP
• RFC 8201 Descubrimiento de MTU de ruta para IP versión 6
• RFC 826 ARP
• RFC 879 Tamaño máximo de segmento TCP y temas relacionados
• RFC 896 Control de congestión en interredes IP/TCP
• RFC 917 Subredes de Internet
• RFC 919 Transmisión de datagramas de Internet
• RFC 922 Transmisión de datagramas de Internet en presencia de subredes (IP_BROAD
• RFC 925 Resolución de direcciones de múltiples LAN
• RFC 951 BOOTP
• RFC 1027 Proxy ARP
• SNMPv1/v2c/v3
• RFC 4861 Descubrimiento de vecinos IPv6
• RFC 4862 Autoconfiguración de dirección sin estado IPv6
• Rec. UIT-T G.8032/Y.1344 mar. 2010
• RFC 1757 Base de información de gestión de monitoreo de red remoto
• 2.5G/5GBASE-T (IEEE 802.3bz-2016, 2.5G/5G NBASE-T
• 10GBASE-T (IEEE 802.3an-2006
• Ethernet de 25 Gigabit (IEEE 802.3by-2016, 802.3cc-2017
• Ethernet de 50 Gigabit (IEEE 802.3cd-2018
• RFC 3101 Opción de área no tan stub de OSPF
• Soporte parcial de MIB de OSPFv2 RFC 4750 sin SetMIB |
